本實用新型涉及不銹鋼彎頭領域，特別涉及一種連接時緊固性優異的不銹鋼彎頭。

　　背景技術：

　　不銹鋼彎頭，是指用于進行管道與管道之間的連接使用的一種連接配件，能夠改變管道的方向，使得管道的安裝更加便捷靈活，其易于制作，體積輕小，且便于攜帶；現有的不銹鋼彎頭在使用時存在一定的弊端，不銹鋼彎頭的結構較為單一，其在連接的過程中缺少相應的輔助固定和密封的設施，導致不銹鋼彎頭在連接過程中的緊固性和密封性存在一定的缺陷，給不銹鋼彎頭的使用帶來了一定的影響，為此，我們提出一種連接時緊固性優異的不銹鋼彎頭。

　　技術實現要素：

　　本實用新型的主要目的在于提供一種連接時緊固性優異的不銹鋼彎頭，可以有效解決背景技術中的問題。

　　為實現上述目的，本實用新型采取的技術方案為：

　　一種連接時緊固性優異的不銹鋼彎頭，包括用于進行管道連接的彎頭主體，還包括位于彎頭主體上下端的上連接法蘭與下連接法蘭，所述彎頭主體的內部開設有中空腔，且彎頭主體上位于上連接法蘭位置處的壁面內部開設有上卡槽，所述上卡槽的內部設置有上限位塊，且上限位塊的底端連接有第一彈性橡膠套，所述第一彈性橡膠套的端頭位置處連接有卷邊，所述第一彈性橡膠套的底端位置處連接有下限位塊，且彎頭主體的內部位于下限位塊的外圍開設有下卡槽，所述彎頭主體的內部位于下連接法蘭位置處設置有第二彈性橡膠套，所述彎頭主體的后端面中間位置處固定安裝有中空圓塊，且中空圓塊的內部貫穿安裝有圓環。

　　優選的，所述上卡槽與下卡槽、上限位塊與下限位塊均沿著彎頭主體的壁面上下對稱分布，且上限位塊與下限位塊和第一彈性橡膠套之間的連接方式均為膠接。

　　優選的，所述第二彈性橡膠套與第一彈性橡膠套的整體結構相同，且第二彈性橡膠套與第一彈性橡膠套在使用時均通過卷邊套在與上連接法蘭與下連接法蘭相連的連接法蘭外表面。

　　優選的，所述第二彈性橡膠套與第一彈性橡膠套分別貼合在上連接法蘭與下連接法蘭的內壁面。

　　優選的，所述上連接法蘭與下連接法蘭分別與彎頭主體的上下端口位置處以螺紋方式相連。

　　優選的，所述圓環在中空圓塊的內部做零至三百六十度轉動，且中空圓塊與彎頭主體的后端面之間的連接方式為焊接。

　　與現有技術相比，本實用新型具有如下有益效果：該連接時緊固性優異的不銹鋼彎頭，通過第一彈性橡膠套和第二彈性橡膠套可以增大連接處的摩擦力和緊實度，并通過卷邊進行與上連接法蘭和下連接法蘭相連的管道端頭處的連接法蘭的套定密封，以此提高不銹鋼彎頭在連接過程中的緊固性和密封性，使得不銹鋼彎頭的使用效果更好，通過圓環，可以方便使用者存放不銹鋼彎頭，使其存取更加便捷，整個不銹鋼彎頭結構簡單，操作方便，使用的效果相對于傳統方式更好。

　　附圖說明

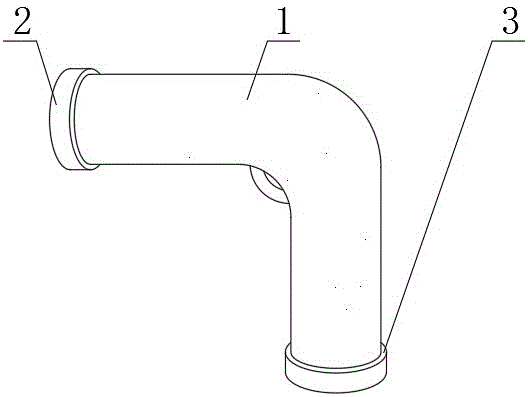

　　圖1為本實用新型一種連接時緊固性優異的不銹鋼彎頭的整體結構示意圖；

　　圖2為本實用新型一種連接時緊固性優異的不銹鋼彎頭中橫向部分的剖視圖；

　　圖3為本實用新型一種連接時緊固性優異的不銹鋼彎頭中豎向部分的剖視圖；

　　圖4為本實用新型一種連接時緊固性優異的不銹鋼彎頭的后視圖。

　　圖中：1、彎頭主體；2、上連接法蘭；3、下連接法蘭；4、中空腔；5、上卡槽；6、上限位塊；7、第一彈性橡膠套；8、卷邊；9、下限位塊；10、下卡槽；11、第二彈性橡膠套；12、中空圓塊；13、圓環。

　　具體實施方式

　　為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。

　　如圖1-4所示，一種連接時緊固性優異的不銹鋼彎頭，包括用于進行管道連接的彎頭主體1，還包括位于彎頭主體1上下端的上連接法蘭2與下連接法蘭3，彎頭主體1的內部開設有中空腔4，第一彈性橡膠套7通過彎頭主體1壁面內部的上卡槽5與下卡槽10里面的上限位塊6與下限位塊9進行自身的一端固定，然后，使用者通過卷邊8將第一彈性橡膠套7拉伸至上連接法蘭2的外側，并通過上連接法蘭2進行彎頭主體1與管道的端頭進行連接，在彎頭主體1與管道的端頭相互連接的過程中，貼合在上連接法蘭2內壁面的第一彈性橡膠套7可以增大連接處的摩擦力和緊實度，當連接完成以后，使用者將卷邊8套在與上連接法蘭2相連的管道端頭處的連接法蘭表面，以此提高連接處的密封性，同理，下連接法蘭3處的第二彈性橡膠套11的使用方式與第一彈性橡膠套7相同，待彎頭主體1與管道之間連接完成以后，流質即可通過中空腔4在管道之間進行流通，當彎頭主體1不使用時，使用者通過安裝在其后端處的中空圓塊12內部的圓環13進行彎頭主體1的日常掛置存放，提高其存放的便捷度，且彎頭主體1上位于上連接法蘭2位置處的壁面內部開設有上卡槽5，上卡槽5的內部設置有上限位塊6，且上限位塊6的底端連接有第一彈性橡膠套7，第一彈性橡膠套7的端頭位置處連接有卷邊8，第一彈性橡膠套7的底端位置處連接有下限位塊9，且彎頭主體1的內部位于下限位塊9的外圍開設有下卡槽10，彎頭主體1的內部位于下連接法蘭3位置處設置有第二彈性橡膠套11，彎頭主體1的后端面中間位置處固定安裝有中空圓塊12，且中空圓塊12的內部貫穿安裝有圓環13。

　　上卡槽5與下卡槽10、上限位塊6與下限位塊9均沿著彎頭主體1的壁面上下對稱分布，且上限位塊6與下限位塊9和第一彈性橡膠套7之間的連接方式均為膠接；

　　第二彈性橡膠套11與第一彈性橡膠套7的整體結構相同，且第二彈性橡膠套11與第一彈性橡膠套7在使用時均通過卷邊8套在與上連接法蘭2與下連接法蘭3相連的連接法蘭外表面，以此提高彎頭主體1在連接過程中的緊固性和密封性；

　　第二彈性橡膠套11與第一彈性橡膠套7分別貼合在上連接法蘭2與下連接法蘭3的內壁面；

　　上連接法蘭2與下連接法蘭3分別與彎頭主體1的上下端口位置處以螺紋方式相連；

　　圓環13在中空圓塊12的內部做零至三百六十度轉動，且中空圓塊12與彎頭主體1的后端面之間的連接方式為焊接，圓環13方便使用者進行彎頭主體1的掛置存放，提高其存放的便捷度。

　　需要說明的是，本實用新型為一種連接時緊固性優異的不銹鋼彎頭，在使用時，第一彈性橡膠套7通過彎頭主體1壁面內部的上卡槽5與下卡槽10里面的上限位塊6與下限位塊9進行自身的一端固定，然后，使用者通過卷邊8將第一彈性橡膠套7拉伸至上連接法蘭2的外側，并通過上連接法蘭2進行彎頭主體1與管道的端頭進行連接，在彎頭主體1與管道的端頭相互連接的過程中，貼合在上連接法蘭2內壁面的第一彈性橡膠套7可以增大連接處的摩擦力和緊實度，當連接完成以后，使用者將卷邊8套在與上連接法蘭2相連的管道端頭處的連接法蘭表面，以此提高連接處的密封性，同理，下連接法蘭3處的第二彈性橡膠套11的使用方式與第一彈性橡膠套7相同，待彎頭主體1與管道之間連接完成以后，流質即可通過中空腔4在管道之間進行流通，當彎頭主體1不使用時，使用者通過安裝在其后端處的中空圓塊12內部的圓環13進行彎頭主體1的日常掛置存放，提高其存放的便捷度，較為實用。

　　以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。

　　技術特征：

　　1.一種連接時緊固性優異的不銹鋼彎頭，包括用于進行管道連接的彎頭主體（1），還包括位于彎頭主體（1）上下端的上連接法蘭（2）與下連接法蘭（3），其特征在于：所述彎頭主體（1）的內部開設有中空腔（4），且彎頭主體（1）上位于上連接法蘭（2）位置處的壁面內部開設有上卡槽（5），所述上卡槽（5）的內部設置有上限位塊（6），且上限位塊（6）的底端連接有第一彈性橡膠套（7），所述第一彈性橡膠套（7）的端頭位置處連接有卷邊（8），所述第一彈性橡膠套（7）的底端位置處連接有下限位塊（9），且彎頭主體（1）的內部位于下限位塊（9）的外圍開設有下卡槽（10），所述彎頭主體（1）的內部位于下連接法蘭（3）位置處設置有第二彈性橡膠套（11），所述彎頭主體（1）的后端面中間位置處固定安裝有中空圓塊（12），且中空圓塊（12）的內部貫穿安裝有圓環（13）。

　　2.根據權利要求1所述的一種連接時緊固性優異的不銹鋼彎頭，其特征在于：所述上卡槽（5）與下卡槽（10）、上限位塊（6）與下限位塊（9）均沿著彎頭主體（1）的壁面上下對稱分布，且上限位塊（6）與下限位塊（9）和第一彈性橡膠套（7）之間的連接方式均為膠接。

　　3.根據權利要求1所述的一種連接時緊固性優異的不銹鋼彎頭，其特征在于：所述第二彈性橡膠套（11）與第一彈性橡膠套（7）的整體結構相同，且第二彈性橡膠套（11）與第一彈性橡膠套（7）在使用時均通過卷邊（8）套在與上連接法蘭（2）與下連接法蘭（3）相連的連接法蘭外表面。

　　4.根據權利要求1所述的一種連接時緊固性優異的不銹鋼彎頭，其特征在于：所述第二彈性橡膠套（11）與第一彈性橡膠套（7）分別貼合在上連接法蘭（2）與下連接法蘭（3）的內壁面。

　　5.根據權利要求1所述的一種連接時緊固性優異的不銹鋼彎頭，其特征在于：所述上連接法蘭（2）與下連接法蘭（3）分別與彎頭主體（1）的上下端口位置處以螺紋方式相連。

　　6.根據權利要求1所述的一種連接時緊固性優異的不銹鋼彎頭，其特征在于：所述圓環（13）在中空圓塊（12）的內部做零至三百六十度轉動，且中空圓塊（12）與彎頭主體（1）的后端面之間的連接方式為焊接。

　　技術總結

　　本實用新型公開了一種連接時緊固性優異的不銹鋼彎頭，包括用于進行管道連接的彎頭主體，還包括位于彎頭主體上下端的上連接法蘭與下連接法蘭，所述彎頭主體的內部開設有中空腔，且彎頭主體上位于上連接法蘭位置處的壁面內部開設有上卡槽，所述上卡槽的內部設置有上限位塊。本實用新型所述的一種連接時緊固性優異的不銹鋼彎頭，通過第一彈性橡膠套和第二彈性橡膠套可增大連接處的摩擦力和緊實度，并通過卷邊將與上連接法蘭和下連接法蘭相連的連接法蘭進行套定，以此提高不銹鋼彎頭在連接過程中的緊固性和密封性，使得不銹鋼彎頭的使用效果更好，通過圓環，可以方便使用者存放不銹鋼彎頭，使其存取更加便捷，適用不同工作狀況，帶來更好的使用前景。
